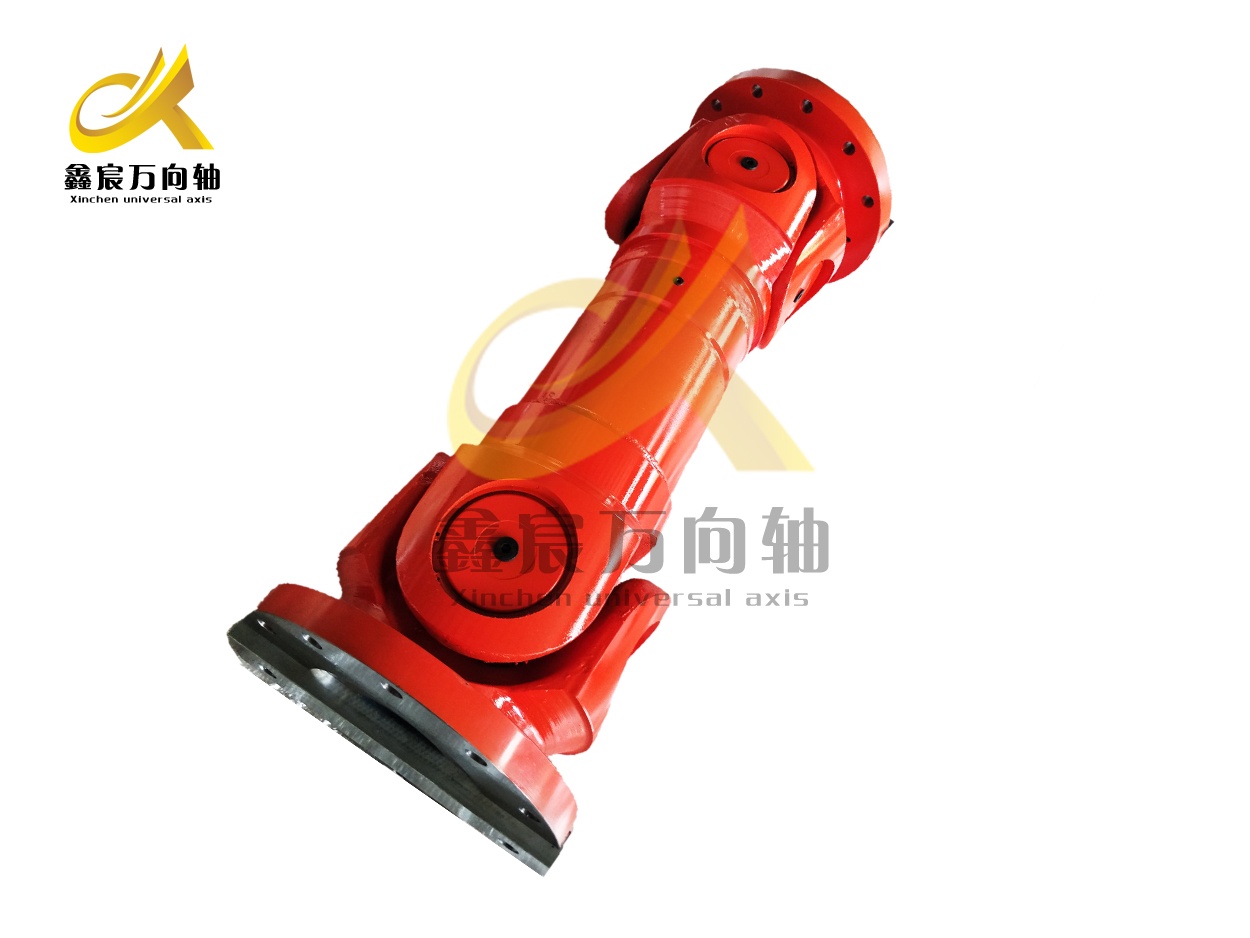

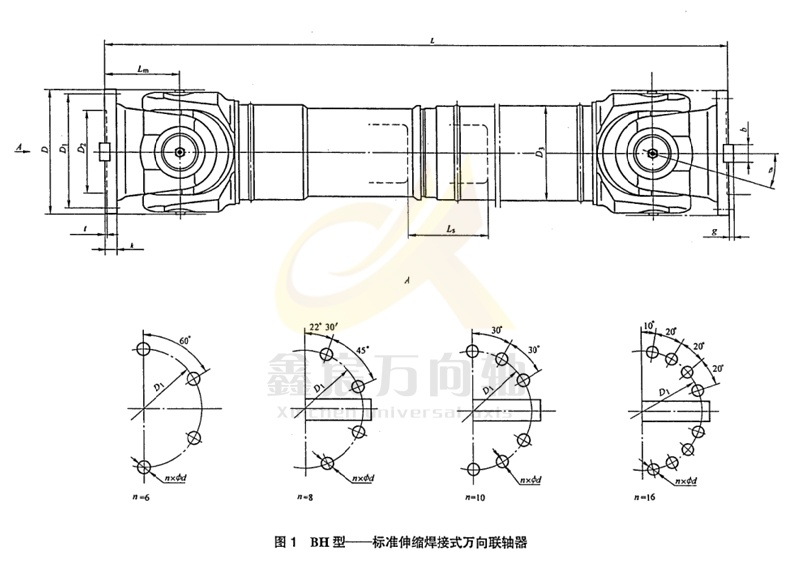

SWC390A-1300

产品分类: SWC型 重型万向轴
型号:SWC390A
理论转矩:320000N.m
疲劳转矩:160000N.m
轴线折角:
伸长量:170mm
订购热线:0537-7520299


重型万向轴专用于冶金机械、造纸机械、木工机械、橡塑机械、矿工机械、纺织机械、石油机械、船舶机械等机械设备配套

一、适用范围:

重型万向轴主要适用于轧钢机、穿孔机、矫直机、破碎机和船舶驱动等机械使用场合,是应用广泛的万向轴产品系列。其法兰直径为160-620mm,传递额定转矩范围16-1000kN.m,轴线折角为15°。

二、结构特点:

1、万向联轴器利用其机构的特点,使两轴不在同一轴线,存在轴线夹角的情况下能实现所联接的两轴连续回转,并可靠地传递转矩和运动。

2、中型万向联轴器的特点是:具有结构紧凑,传动扭矩大,使用寿命长,能长期在恶劣工况因素下使用等优点。

三、选型与保养:

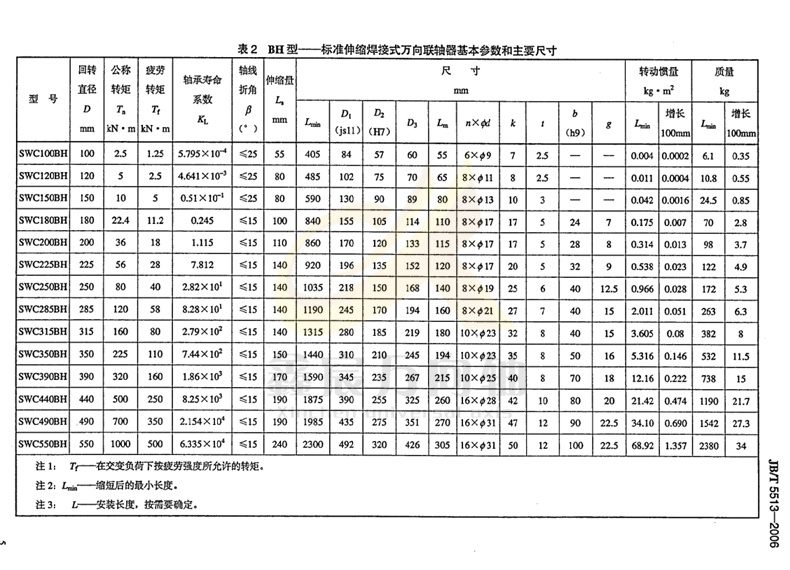

根据JB5513-2006标准,SWC-Ⅰ和SWC型万向联轴器参考按下列方法选型:

计算转矩由式(1)、式(2)或式(1)、式(3)求出:

1)式中:Tc — 计算转矩,N·m;

T — 理论转矩,N·m;

Pw — 驱动功率,kW;

PH — 驱动功率,hp;

n — 工作转速,r/min;

K — 工作情况系数

2)工作情况系数K

负荷性质

使用万向轴的设备名称

K

轻冲击载荷

发电机/离心泵/通风机/木工机床/皮带运输机

1.1-1.3

中冲击载荷

压缩机(多缸)/活塞泵(多缸)/小型型钢轧机/连续线材轧机/输送机主传动

1.3-1.8

重冲击载荷

造纸机/船舶驱动/运输辊道/连续管轧机/连续工作辊道/中型型钢轧机/压缩机(单缸)活塞泵(单缸)/搅拌机/压力机/矫直机/起重机主传动/球磨机

2-3

特重冲击载荷

起重机辅助传动/破碎机/可逆工作辊道/卷取机/破磷机/初轧机

3-5

极重冲击载荷

轧机送料辊道/厚板剪切机

6-15

注:1、一般情况下按所传递转矩和轴承寿命选择万向联轴器,也可根据机械设备的具体使用要求,只校核扭转强度或轴承寿命中的一项;

2、当联轴器在水平和垂直面间同时存在轴线折角时,还应计算其合成轴线折角;

3、部分特殊使用工环境况下,万向联轴器在选型阶段要考虑使用转速及动平衡的需求;

4、十字轴式万向联轴器应根据载荷特性、计算转矩、轴承寿命及工作转速等相关因素综合选用。济宁鑫宸传动机械有限公司提供中型万向轴选型、万向轴参数设计、研发及万向轴生产等一站式服务,万向轴生产厂家直接供货,让您省时、省力、省心。同时提供SWC中型万向联轴器的运输与储存、安装与使用、保养与维修等方面的技术指导。
