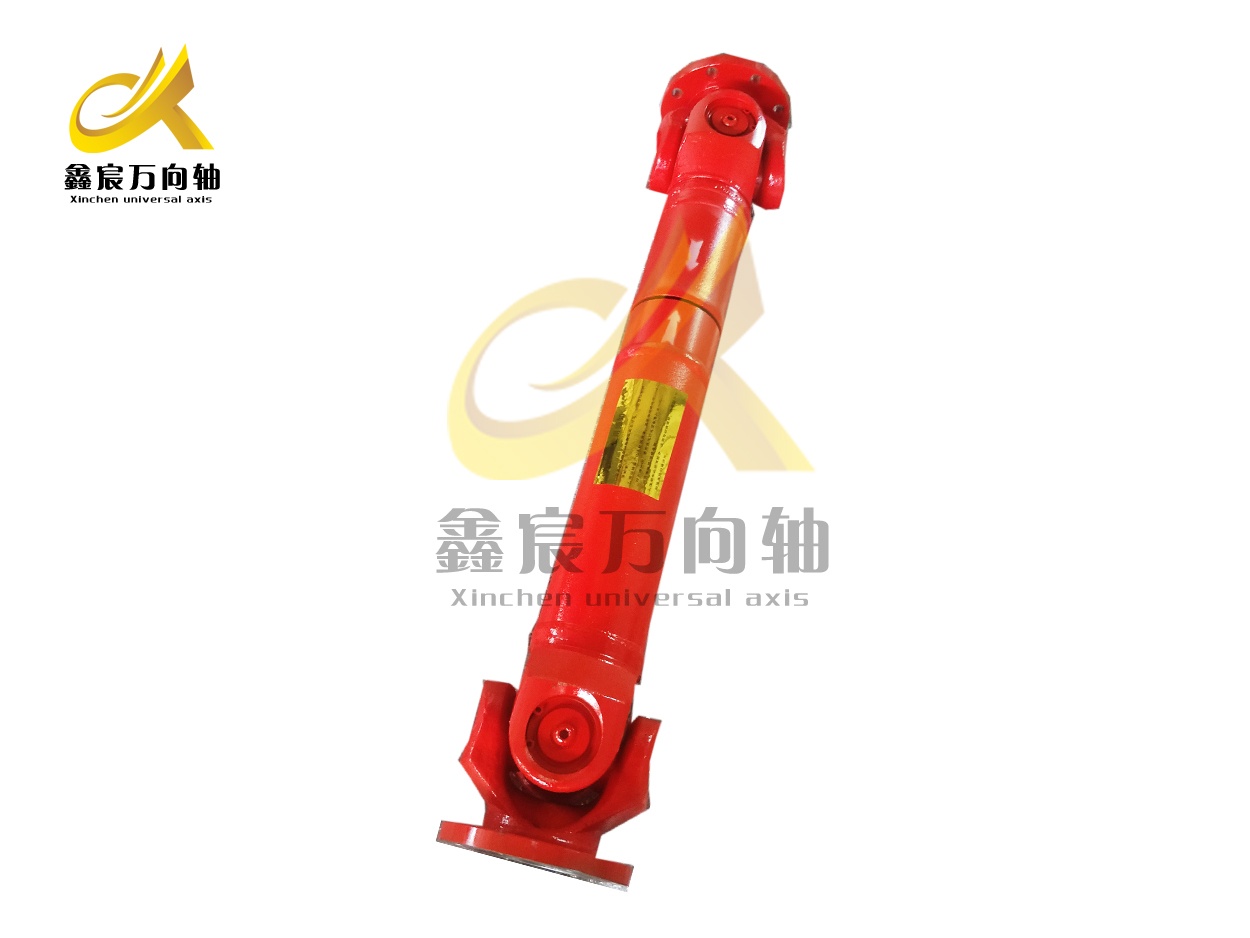

重型万向轴SWC120A-600

产品分类: SWC型 重型万向轴
型号:SWC120A
理论转矩:5000N.m
疲劳转矩:2500N.m
轴线折角:≤25°
伸长量:80mm
订购热线:0537-7520299

一、适用范围:

SWC重型万向联轴器主要适用于造纸设备、普通机械、水泵设备和测试试验台等各类通用机械场合。联接两个不同轴线的传动轴系。法兰直径为120mm,传递额定转矩范围5000N.m,轴线折角为25°。SWC重型万向联轴器应根据载荷特性、计算转矩、轴承寿命及工作转速选用。

二、结构特点:

1、万向联轴器利用其机构的特点,使两轴不在同一轴线,存在轴线夹角的情况下能实现所联接的两轴连续回转,并可靠地传递转矩和运动。

2、轻型万向联轴器最大的特点是:其结构有较大的角向补偿能力,转动惯量小,拆装简单,低维护等优点。

三、选型与保养:

我们鑫宸提供重型万向轴选型、万向轴参数设计研发及万向轴生产等一站式服务,万向轴生产厂家直接供货,让您省时、省力、省心。同时提供SWC-I轻型万向联轴器的运输与储存、安装与使用、保养与维修等方面的技术指导。

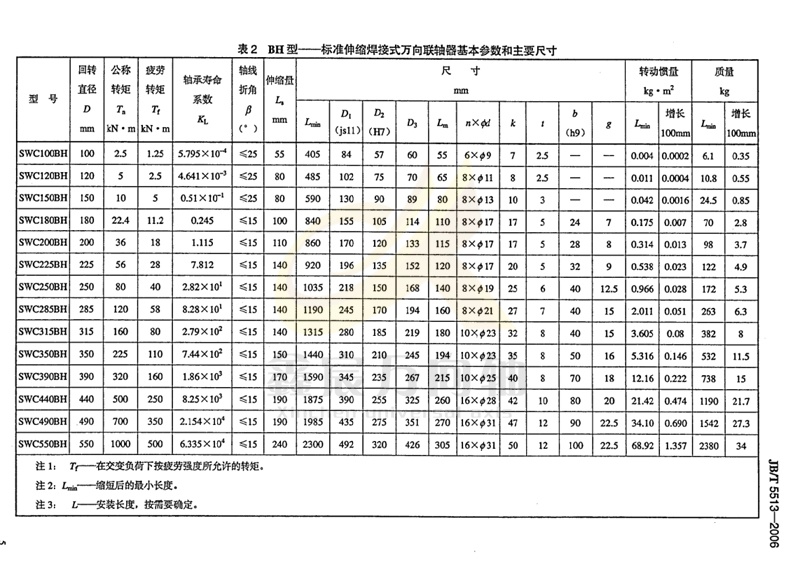

注:1.上表中各代号含义如下:

L --标准长度,对可伸缩型而言,长度L系缩短状态下的最小长度;

Lv--伸长量;

m--质量;

Tn--公称转矩(取屈服转矩的50%);

Tf--疲劳转矩,即在变弯负荷作用下按疲劳强度确定的许用转矩;

β--最大轴线折角;

mL--增长100mm的质量。

2.上表中未注明计量单位者按毫米计;

3.用户需要订制万向轴长度以及伸缩量和法兰型式尺寸时,请和鑫宸客服联系。
