一、适用范围:

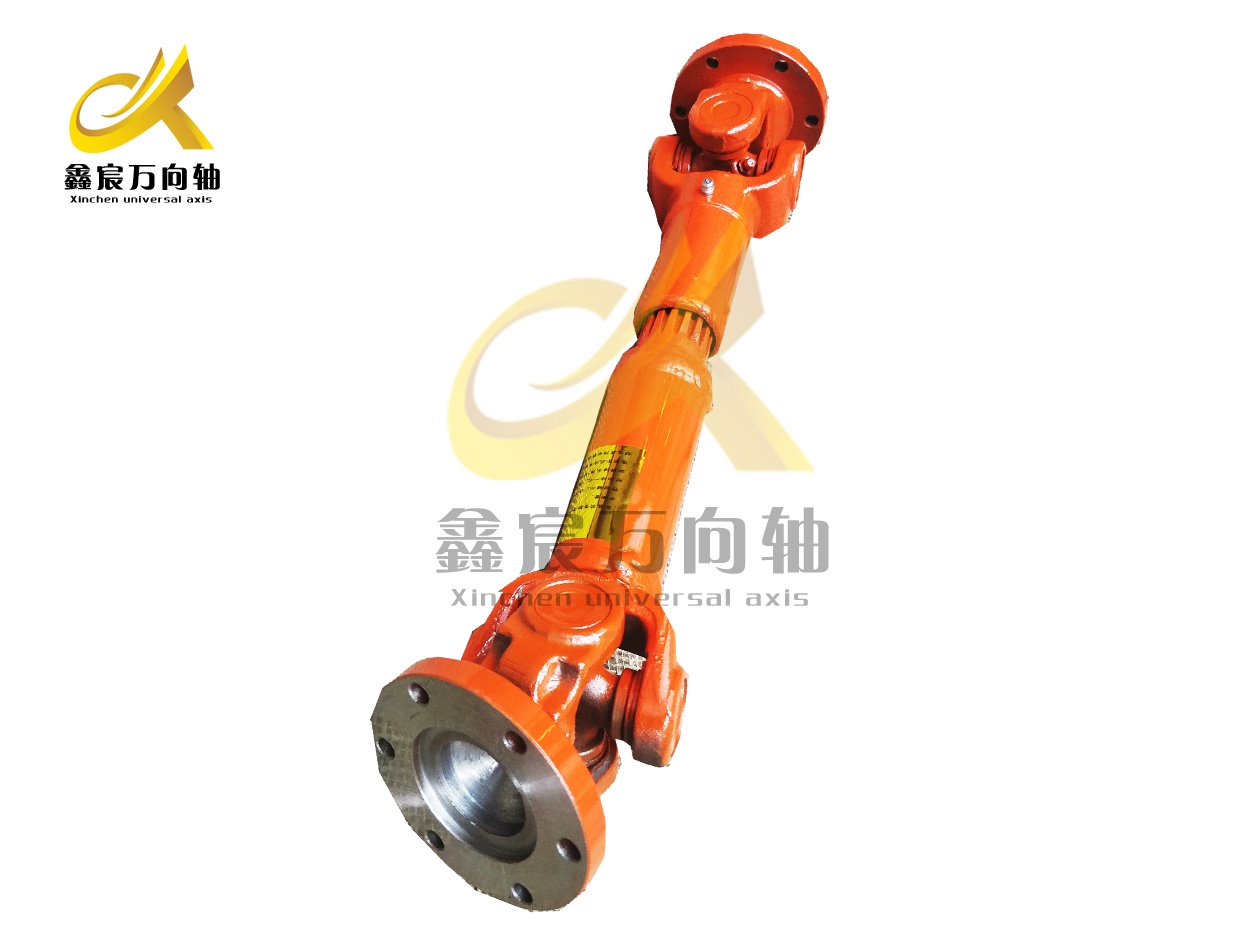

SWC-I型万向联轴器主要适用于造纸设备、普通机械、水泵设备和测试试验台等各类通用机械场合。联接两个不同轴线的传动轴系。其法兰直径为65-225mm,传递额定转矩范围200-22,000N.m,轴线折角为25°。万向联轴器应根据载荷特性、计算转矩、轴承寿命及工作转速选用。
二、结构特点:
1、万向联轴器利用其机构的特点,使两轴不在同一轴线,存在轴线夹角的情况下能实现所联接的两轴连续回转,并可靠地传递转矩和运动。
2、轻型万向联轴器最大的特点是:其结构有较大的角向补偿能力,转动惯量小,拆装简单,低维护等优点。
三、选型与保养:
我们提供轻型万向轴选型、万向轴参数设计研发及万向轴生产等一站式服务,万向轴生产厂家直接供货,让您省时、省力、省心。同时提供SWC-I轻型万向联轴器的运输与储存、安装与使用、保养与维修等方面的技术指导。

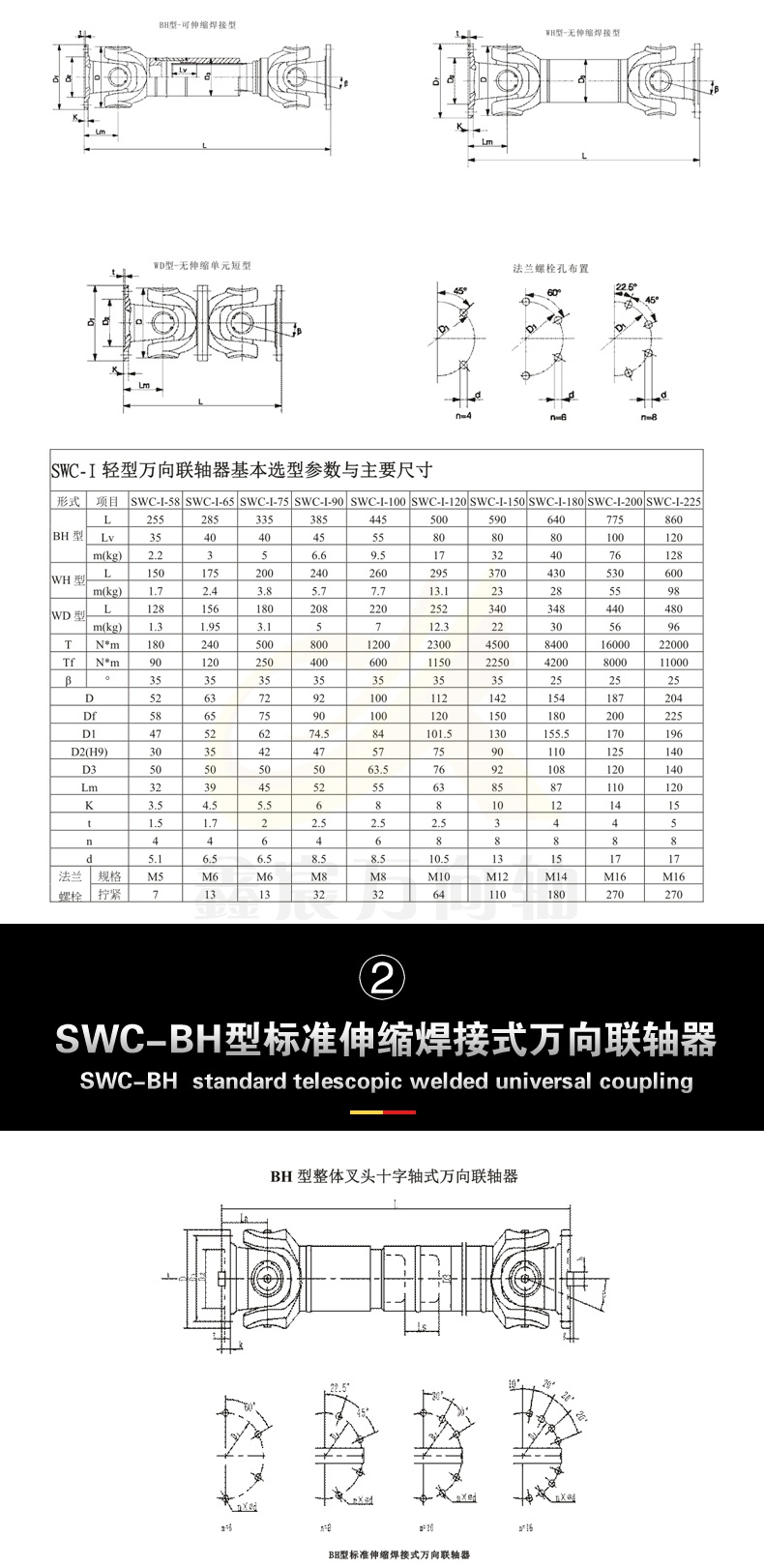

注:1.上表中各代号含义如下:
L --标准长度,对可伸缩型而言,长度L系缩短状态下的最小长度;
Lv--伸长量;
m--质量;
Tn--公称转矩(取屈服转矩的50%);
Tf--疲劳转矩,即在变弯负荷作用下按疲劳强度确定的许用转矩;
β--最大轴线折角;
mL--增长100mm的质量。
2.上表中未注明计量单位者按毫米计;
3.用户需要订制万向轴长度以及伸缩量和法兰型式尺寸时,请和鑫宸客服联系。
