二、结构特点：
1、万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。

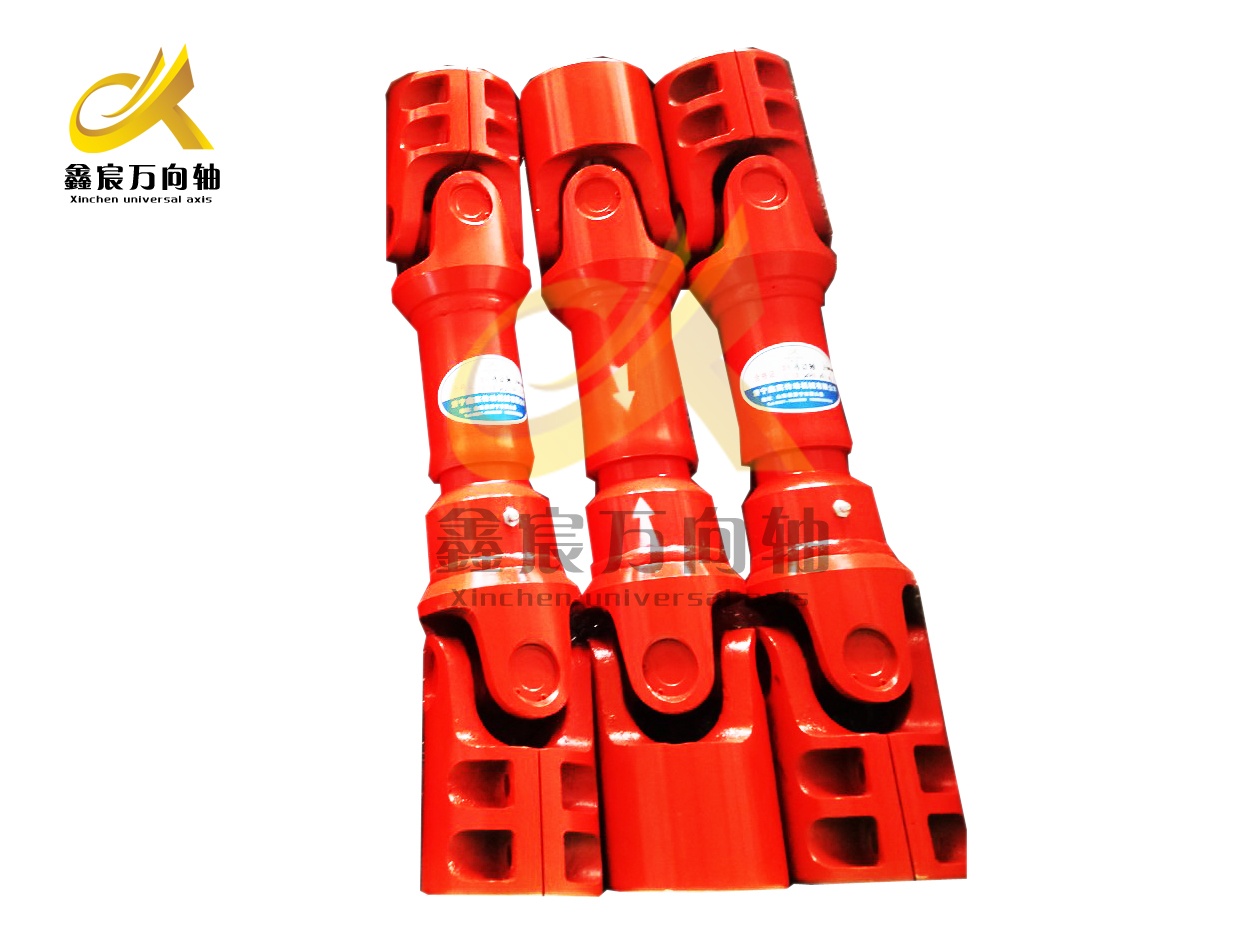

2、中型万向联轴器的特点是：具有结构紧凑，传动扭矩大，使用寿命长，能长期在恶劣工况因素下使用等优点。
三、选型与保养：

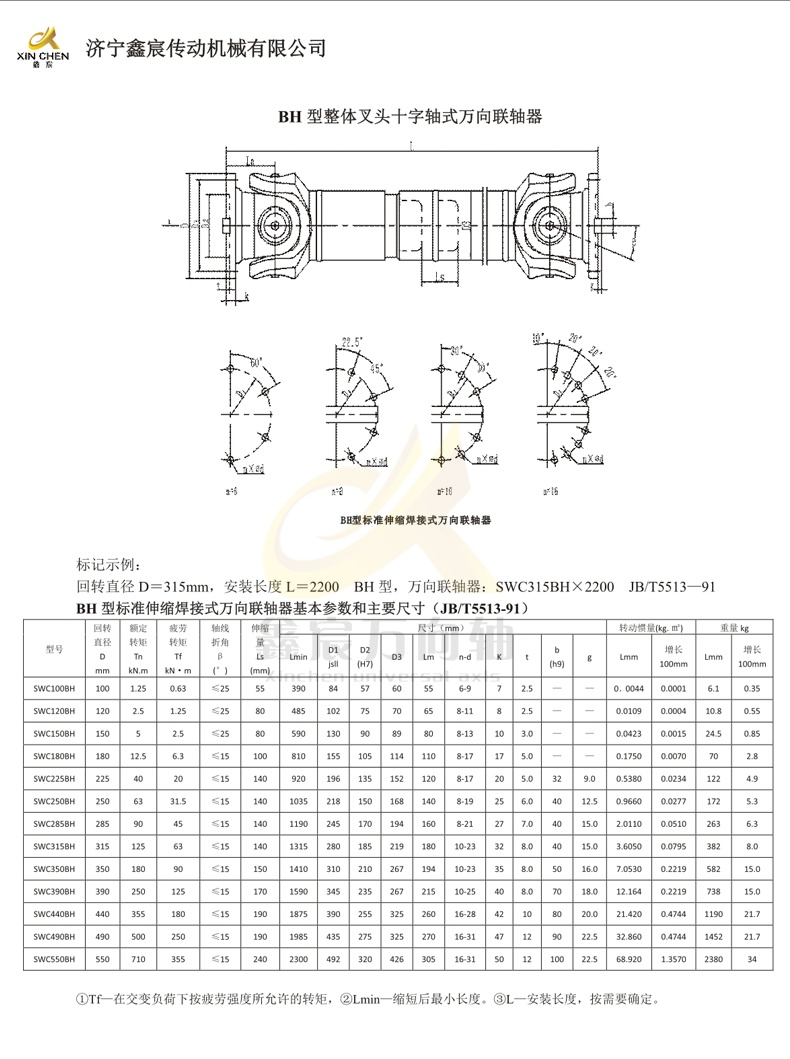

根据JB5513-91标准，SWC-Ⅰ和SWC型万向联轴器参考按下列方法选型：
计算转矩由式(1)、式(2)或式(1)、式(3)求出：
1）式中：Tc — 计算转矩，N·m；
T — 理论转矩，N·m；
Pw — 驱动功率，kW；
PH — 驱动功率，hp；
n — 工作转速，r/min；
K — 工作情况系数
2）工作情况系数K
|
负荷性质 |
使用万向轴的设备名称 |
K |
|
轻冲击载荷 |
发电机/离心泵/通风机/木工机床/皮带运输机 |
1.1-1.3 |
|
中冲击载荷 |
压缩机（多缸）/活塞泵（多缸）/小型型钢轧机/连续线材轧机/输送机主传动 |
1.3-1.8 |
|
重冲击载荷 |
造纸机/船舶驱动/运输辊道/连续管轧机/连续工作辊道/中型型钢轧机/压缩机（单缸）活塞泵（单缸）/搅拌机/压力机/矫直机/起重机主传动/球磨机 |
2-3 |
|
特重冲击载荷 |
起重机辅助传动/破碎机/可逆工作辊道/卷取机/破磷机/初轧机 |
3-5 |
|
极重冲击载荷 |
轧机送料辊道/厚板剪切机 |
6-15 |
注：1、一般情况下按所传递转矩和轴承寿命选择万向联轴器，也可根据机械设备的具体使用要求，只校核扭转强度或轴承寿命中的一项；
2、当联轴器在水平和垂直面间同时存在轴线折角时，还应计算其合成轴线折角；
3、部分特殊使用工环境况下，万向联轴器在选型阶段要考虑使用转速及动平衡的需求；
4、十字轴式万向联轴器应根据载荷特性、计算转矩、轴承寿命及工作转速等相关因素综合选用。济宁鑫宸传动机械有限公司提供中型万向轴选型、万向轴参数设计、研发及万向轴生产等一站式服务，万向轴生产厂家直接供货，让您省时、省力、省心。同时提供SWC中型万向联轴器的运输与储存、安装与使用、保养与维修等方面的技术指导。
