齿式联轴器之直齿和鼓形齿的比较
人气：发表时间：2020-10-07 00:50

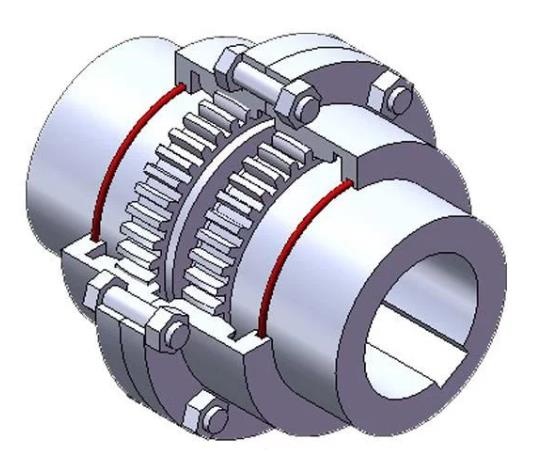

齿式联轴器是可移式刚性联轴器中的一种。它是利用内外齿啮合来实现两半联轴器间的扭矩和旋转运动的传递，适用于联接两同心轴的传动轴系，具有一定补偿两轴相对位移的性能。它是由内齿圈、齿轴套及端盖等主要零件组成，一般小尺寸的齿式联轴器端盖和内齿圈可组成整体式。齿式联轴器按其外齿轴套轴向齿形的不同，可分成三种形式，即直齿齿式联轴器、鼓形齿式联轴器和特殊鼓。
鼓形齿式联轴器外齿轴套的齿顶加工成圆弧，即齿坯加工成球面，在齿中心平面且与节圆柱面相切的截面内，齿形成鼓形，即所谓的鼓形式联轴器。其特点是：
1、承载能力高，以弯曲强度计算，在相同条件下，比直齿齿式联轴器传递的扭矩提高15～30%；
2、结构合理，性能可靠，由于齿侧呈鼓形，使轴线在一定的角度条件下，其接触情况得到改善，从而降低了接触应力，消除了直齿联轴器齿端部载荷集中，即消除了棱边挤压，改善了工作性能。
3、补偿性能好，外齿轴套齿形呈鼓形，增大了所联两轴允许的相对偏移，其允许的倾角zui大可达6度，一般推荐1.5°～2.5°。
齿式联轴器径向尺寸小，承载能力大，长用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器的角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。
直齿齿式联轴器的外齿轴套的轴向齿坯可加工成直线和圆弧形两种，而分度圆和齿根圆都为直线，这种联轴器的啮合形式和渐开线圆柱齿轮内外齿啮合完全一样。通过增大内外齿的齿侧间隙，来补偿两轴间的相对位移，但补偿量有限。
鼓形齿式联轴器的特点：鼓形齿式联轴器外齿轴套的齿顶加工成圆弧，即齿坯加工成球面，在齿中心平面且与节圆柱面相切的截面内，齿形成鼓形，即所谓的鼓形式联轴器。其特点是：
1、承载能力高，以弯曲强度计算，在相同条件下，比直齿齿式联轴器传递的扭矩提高15～30%；
2、结构合理，性能可靠，由于齿侧呈鼓形，使轴线在一定的角度条件下，其接触情况得到改善，从而降低了接触应力，消除了直齿联轴器齿端部载荷集中，即消除了棱边挤压，改善了工作性能。
3、补偿性能好，外齿轴套齿形呈鼓形，增大了所联两轴允许的相对偏移，其允许的倾角zui大可达6度，一般推荐1.5°～2.5°。
