球笼万向轴（知识百科）
人气：发表时间：2026-03-05 22:13

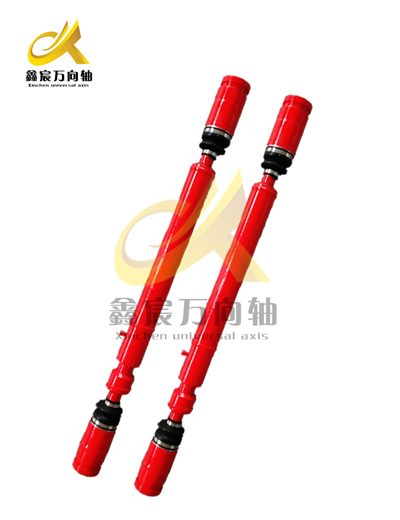

球笼万向轴是一种利用万向节（Universal Joint）实现变角度动力传递的机械传动装置。就是能在两根轴不同轴、有夹角、有相对位移时，依然稳定传递动力和扭矩的轴。
万向节（Universal Joint）：由两个叉形接头（yoke）和十字轴（spider/cross）组成，允许两轴在存在一定夹角的情况下传递扭矩。
传动轴管（Drive Shaft Tube）：连接万向节的空心轴管，通常由钢材制成。
伸缩花键套（Slip Yoke）：允许轴向伸缩，适应悬架跳动引起的长度变化。
二、工作原理
球笼万向轴万向节的核心是十字轴结构，它允许输入轴和输出轴之间存在夹角（通常可达15°-30°，特殊设计可达45°以上）的同时传递旋转运动。当主动叉转动时，十字轴带动从动叉转动，即使两轴不共线也能实现动力传递。
三、球笼万向轴存在的意义
1.解决空间布局限制
汽车、工程机械等设备的发动机/变速箱与驱动桥往往不在同一平面或直线上。
悬架运动导致车桥与车架相对位置不断变化，需要传动轴能适应角度和长度的动态变化。
2.补偿位移与振动
吸收车辆行驶中产生的轴向、径向和角向位移。
隔离发动机振动向驱动桥的传递，改善NVH（噪声、振动、声振粗糙度）性能。
3.实现远距离动力传输
在轴距较长的车辆（卡车、客车）中，将动力从变速箱传递至后桥。
多轴驱动车辆中，通过传动轴串联各驱动桥。
四、技术演进
单万向节：结构简单，但存在输出转速不均匀的缺点（当夹角不为0时，输出轴呈周期性波动）。
双万向节（传动轴）：通过中间轴和两个万向节的合理布置（满足"等速条件"），可实现输入输出等速传动。
等速万向节（CVJ oint）：如球笼式、球叉式，用于前轮驱动汽车的半轴，可在更大角度范围内实现等角速传动。
