万向轴-万向联轴器-知识百科

　　万向轴（Cardan Shaft）是一种广泛应用于机械传动系统中的零部件。它由两个端部连接到旋转机构的铰链连接，通常用于转动角度不稳定的设备，如汽车、飞机、船舶、工业设备等。它的作用是传递动力和扭矩，并能够在转角范围内保持平稳的运动。本文将介绍万向轴的构造、工作原理、优缺点以及应用领域等方面。
　　万向轴的起源可以追溯到公元二世纪的古罗马时期。在中世纪和文艺复兴时期，万向轴被广泛用于水力机械和钟表制造等领域。随着工业化的发展，万向轴逐渐成为机械传动系统中不可或缺的部分，如汽车、飞机、农机等领域。
　　在实际应用中，万向轴经常会遇到一些问题。例如，由于支架和铰链之间的摩擦和磨损，万向轴的传动效率会下降，甚至会产生噪音和振动。此外，在高速运转时，万向轴可能会发生扭矩失稳和断裂等问题，导致机械系统的故障。
　　为了解决这些问题，人们对万向轴进行了不断的改进和优化。例如，在支架和铰链上采用高强度材料和精密制造工艺，可以提高万向轴的传动效率和寿命。另外，通过使用万向轴套件，可以减少万向轴的振动和噪音，并提高其传动效率。在高速运转时，通过加装防护罩和减震器等装置，可以降低万向轴的断裂风险，保障机械系统的安全性。
　　一、万向轴的构造和工作原理
　　万向轴通常由两个铰链连接组成。其中一个铰链连接到动力源，另一个铰链连接到传动轴。万向轴的中心部分是一个弹性连接器，通常由金属材料制成。这个弹性连接器在万向轴的工作中起到了缓冲的作用，可以减少震动和噪音，并保护传动系统中的其他零部件。此外，万向轴通常还包括一个或多个旋转轴承，以帮助传递扭矩和减少摩擦。
　　万向轴的工作原理是将动力从一个旋转物体传递到另一个旋转物体，同时允许这两个物体在不同的角度下运动。当一个旋转物体在一个平面上旋转时，另一个旋转物体可以在一个相对不同的平面上旋转。这种设计可以在传动轴和传动装置之间提供一定的角度偏移，使得机器在运行时更加平稳。
　　二、万向轴优缺点
　　万向轴具有多种优点，主要包括以下几个方面：
　　1、转角灵活：万向轴可以在不同角度之间传递动力和扭矩，具有较大的转角范围，这使得其在各种应用中都具有灵活性和适应性。例如，在工业机器人、船舶和飞机等机械系统中，万向轴可以在不同位置和方向传递动力和扭矩，以满足复杂的工作需求。
　　2、传动效率高：万向轴的传动效率相对较高，因为其结构简单、重量轻、摩擦小、功率密度大。此外，与其他传动装置相比，万向轴的传动效率在不同转速和负载下都能保持较为稳定的性能，使得其在高速、高负载的应用中表现优异。
　　3、寿命长：万向轴具有较长的寿命和可靠性，其结构紧凑、制造精度高、配合精度好、材质优质，能够承受较大的负载和弯曲应力，同时在高速旋转和重复运动下仍能保持良好的性能和稳定性。
　　4、维护简单：万向轴的维护相对简单，只需要定期检查和润滑，即可保持其正常运行和长期稳定性。此外，由于万向轴结构相对简单，易于拆卸和更换，因此维修和更换也相对容易。
　　5、成本低：与其他传动装置相比，万向轴的制造成本和使用成本相对较低，因此在一些经济性较为重要的应用中更具优势。
　　但是，万向轴也存在一些缺点，主要包括以下几个方面：
　　1、震动和噪音：由于万向轴结构中存在十字形零件，当万向轴旋转时，十字形零件会产生不稳定的运动，从而引起较大的震动和噪音。这对机械系统的正常运行和人员的工作环境都可能产生负面影响。
　　2、转速限制：万向轴的转速限制相对较低，因为高速旋转会导致十字形零件的运动不稳定，从而引起失衡和损坏。因此，在高速旋转的机械系统中，可能需要使用其他的传动装置。
　　3、维护和润滑：万向轴的结构比较复杂，需要定期检查和维护，以确保其长期稳定性和可靠性。此外，润滑剂的选择和使用也非常重要，因为不合适的润滑剂会导致摩擦和磨损，从而影响传动效率和寿命。
　　4、空间和安装限制：由于万向轴需要连接两个或多个轴，因此在安装和使用过程中需要考虑到空间和位置的限制。有时候，机械系统的布局和设计会限制万向轴的使用，或者需要使用特殊的万向轴结构。
　　5、成本和复杂性：相对于其他的传动装置，万向轴的成本和复杂性较高。这也是在选择传动装置时需要考虑到的因素之一。
　　在工业应用中，选择正确的万向轴非常重要。要考虑到传动功率、旋转速度、旋转角度以及传递的扭矩。此外，还需要注意使用环境的温度和湿度条件，选择合适的材料和润滑剂，以确保万向轴的长期稳定性和可靠性。
　　总的来说，万向轴是一种重要的机械传动装置，广泛应用于许多领域。虽然它存在一些限制和缺点，但只要正确选择和使用，万向轴可以确保机械系统的正常运转和高效性能。

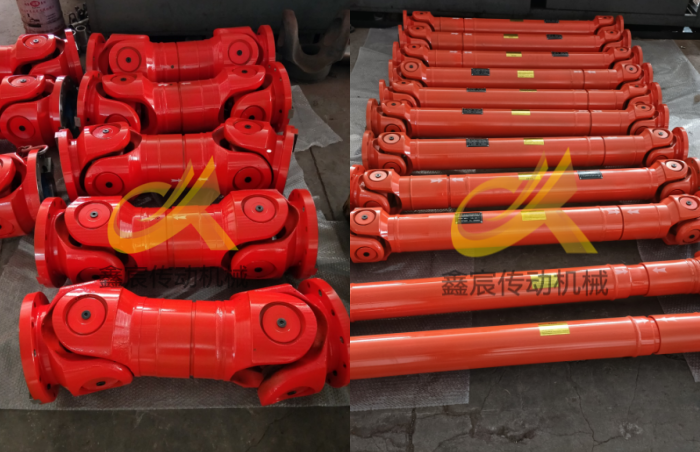

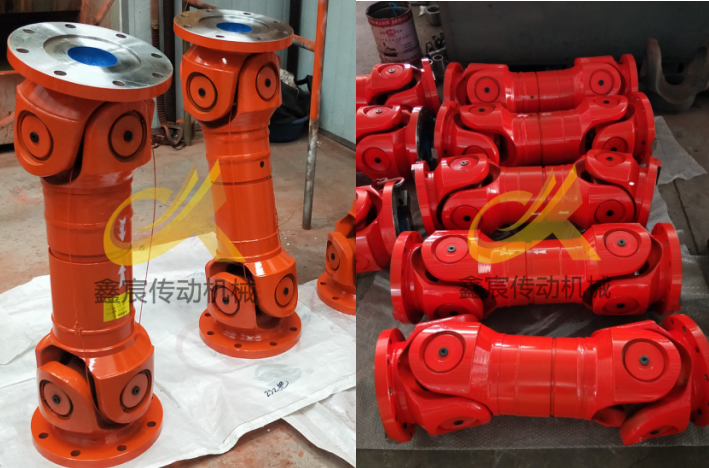

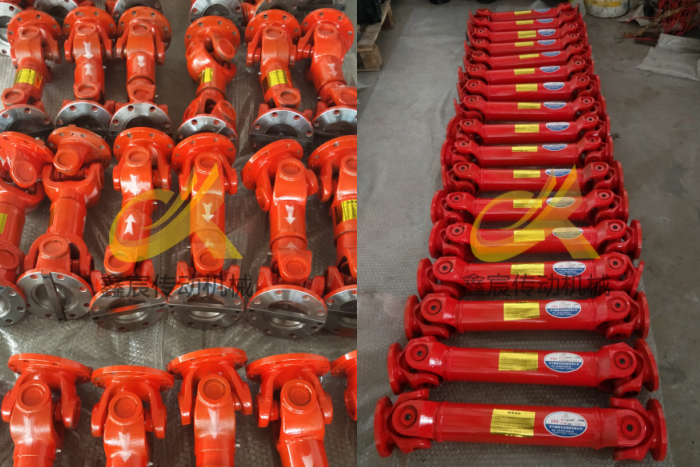

　　鑫宸万向轴展示：
