万向轴有多种多样构造形式,比如:十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞泵式、三销式、三叉升降式、三球销式、铰升降式等;常见的为十字轴式,次之为球笼式。在具体运用中,依据所传送转距尺寸,分成超重型、中小型、轻形和中小型。
十字万向轴运用其组织的特性,使两轴没有同一中心线,存有中心线交角的状况下会完成所连接 的二轴持续旋转,并靠谱地传送转距和健身运动。其构造有很大的角向赔偿工作能力,结构紧凑,传动系统效率。不一样构造形式万向联轴器两中心线交角不同样,一般在5°-45°中间。
十字万向轴由2个单万向球联轴器和连接轴组成,能够 用于完成交叉,平行面或室内空间交叠的两斜齿齿轮的连接 ,以完成齿轴和从动轴中间的健身运动驱动力的传送。它在机械自动化和车子工业生产的发展趋势中具有关键的作用。为了适应不一样的工作状况,连接轴一般分成左右两个一部分,并且用花键轴联接,其两边叉面的互相部位能够 依靠更改花键轴的安装关联来调整。十字轴传动系统设计方案能传送驱动力,减少健身运动传送中造成的震动,尽量维持两轴匀速旋转和传送同样的转距。
在使用万向轴的过程中经常会出现裂纹或者断裂现象,对于这些故障原因进行数据统计分析找出其产出的原因并进行改进,从而增加其使用寿命,减少设备故障率,让设备稳定运行。

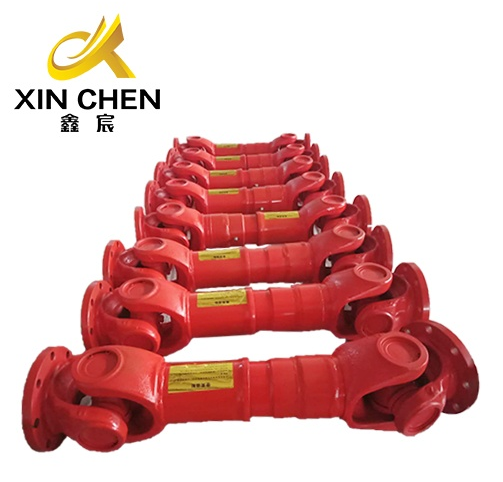

SWC系列十字轴式万向联轴器
万向轴出现裂纹或断裂原因及改进措施:
1、工作原因:出现这种故障主要出现在大车轨道端口较多、踏面磨损高低不平,且轨距发生变化的允许环境中,导致起重机在允许过程中车轮所受冲击较大,间接作用于万向联轴器上,缩短了使用寿命,可以对起重机大车轨道的轨距、水平度、高低差等进行调整,并对轨道端口处进行铝热焊接,以此来改进工作环境。
2、承载不均匀:制动器制动力矩过大,造成单个万向联轴器所承受的冲击载荷较大容易断裂。可以调整制动器制动力矩,使制动器同步制动,不要让单个万向联轴器承受扭矩过大。
3、加工工艺:万向轴在制作时材料选用标准低、热处理工艺不当、叉头存在铸造缺陷以及焊接质量等原因,均会导致万向联轴器在使用过程中容易形成薄弱点。可以通过选用性价比较高的万向联轴器,从材料、设计、工艺上保障质量,在源头上减少因质量问题导致的设备故障。
4、型号选择:如果万向联轴器的扭矩达不到使用的要求,容易出现裂纹甚至断裂。此时可以对器所承受的扭矩进行校核计算,验证其扭矩是否符合使用要求。
